金属3Dプリンター素材
AlSi10Mg
- PBF
薄壁で複雑な形状の部品に使用されるアルミ合金です。良好な温度特性と軽量性を必要とする用途の部品にも使用されています。
- 価格感
-
- 造形サイズ
-
- 最小サイズ(mm)
- 10 x 10 x 10
-
- 最大サイズ(mm)
- 398 x 398 x 360
- 造形精度
- 寸法10mm以下:±0.2 mm程度
寸法10mm超える部分:±2%程度
※形状により、変わる可能性があります。
- 適した用途
-
機能部品の試作
機能部品の量産
部品形状確認
・熱交換器
・ブレーキキャリパ
・ブラケットなどの構造部品
- 後処理(オプション)
-
寸法公差指定
表面粗さ
その他切削加工
タップ加工
- カラー
- ※モニターにより実際の色と異なる場合がございます。
造形ガイドライン
-
- 最小厚み
-
造形物の最小厚み
※造形後に切削加工を希望される場合、切削対象箇所に削り代を設けていただく場合があります - 0.8 mm
-
- 最小溝幅、深さ
-
凹み形状の掘り込みを行う場合の最小溝幅・深さ。
最小値を下回る場合、再現できなかったり、文字等の場合は読めなくなる可能性があります。 -
- 幅
- 1.0 mm
- 深さ
- 0.5 mm
-
- 最小浮彫幅、高さ
-
凸形状の浮彫を行う場合の最小幅・高さ
最小値を下回る場合、再現できなかったり、文字等の場合は読めなくなる可能性があります。 -
- 幅
- 1.0 mm
- 高さ
- 0.5 mm
-
- サポート構造
-
サポートが必要になる角度
アンダーカット部があるパーツは、角度によりサポート材が発生します。 サポート材付着箇所は表面が他の部分より粗くなる場合があります。 - θ ≦ 45°
-
- 中空構造
- 粉抜き用の穴が必要です
内部にサポートが必要な場合は除去不可です。
-
- 複数モデル
- 1ファイル内に独立したモデルが複数含まれないようにしてください。
注意事項
![注意事項](https://www.kabuku.io/wp_module/wp-content/themes/new_connect/img/icon/caution.png)
![注意事項](https://www.kabuku.io/wp_module/wp-content/themes/new_connect/img/icon/caution.png)
・寸法公差の指定がある場合は、別途図面等でご指示ください。
造形事例
-

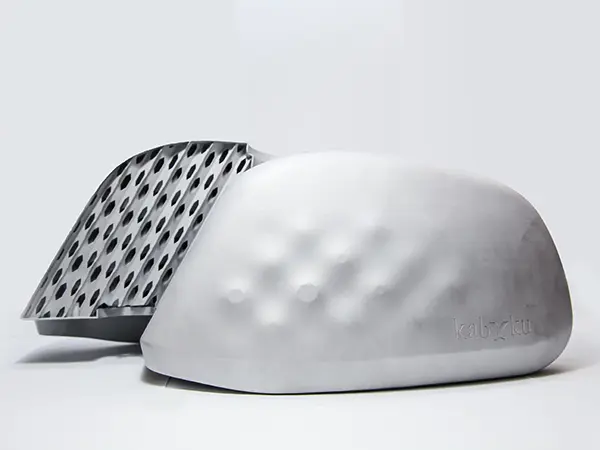

用途 自動二輪燃料タンク 材質 AlSi10Mg サイズ L188 x W129 x H98 (mm) 特徴 一体成型し、ハニカム構造で軽量化と剛性アップ。 走行中の燃料の揺れを防ぎ、より安定した乗り心地と走行性能を実現。 -

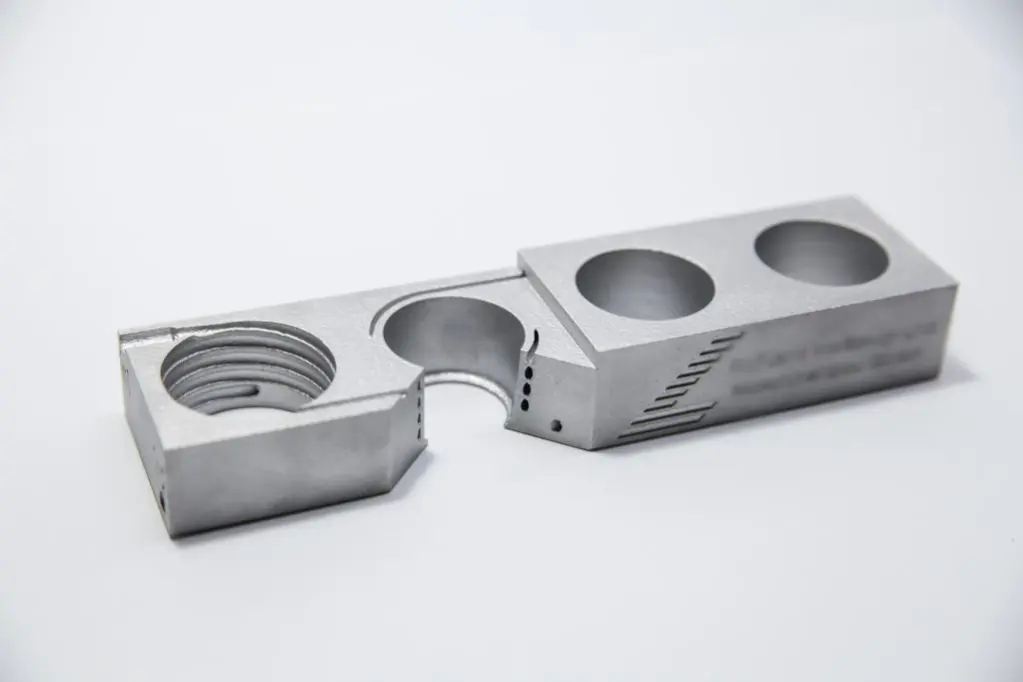

用途 プラスチック成型用型 材質 AlSi10Mg サイズ L168 x W42 x H19.5 (mm) 特徴 冷却用の回路(冷水と温水の2種類)を通し、生産効率が50%アップ。 -

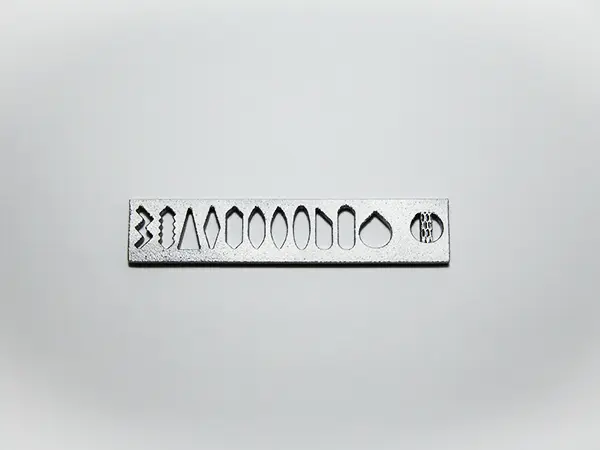

用途 冷却用丸穴模型 材質 AlSi10Mg サイズ L99 x W20 x H5 (mm) 特徴 穴の形状を変更することで表面積を増やし冷却効率・耐久性の向上。正円だとサポート材が付くが、形状変更で必要が無くなる。
