材料力学-応力

　物体の単位面積当たりに働く内力を応力といいます。

　垂直応力とせん断応力についてを記載します。　

垂直応力（引張り応力と圧縮応力）

　外力【P】によって発生する、仮想断面に垂直な内力【N】を断面積【A】で割った値を垂直応力【σ】(シグマ)と呼びます。

垂直応力は次式で計算できます。

断面積：A【\(mm^2\)】

内　力：N【N】

応　力：σ【N/mm】

\(σ＝\frac{N}{A}\)

また、引張り応力と圧縮応力は物体に対する力の方向が逆になります。

引張り応力

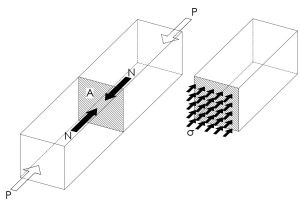

圧縮応力

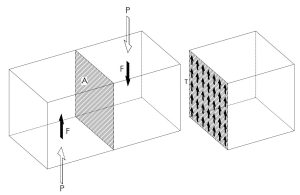

　外力【P】によって発生する、仮想断面に平行な内力【F】を断面積【A】で割った値をせん断応力【τ】(タウ)と呼びます。

せん断応力は次式で計算できます。

断面積：A【\(mm^2\)】

内　力：F【N】

応　力：τ【\(N/mm^2\)】

\(τ=\frac{F}{A}\)
