皿ザグリ穴（皿穴とも言う）を指示する際に使う補助記号です。
皿ザグリとは皿ねじなどの頭の形状に合わせて、円錐状に加工した穴のことです。
この加工をすることで、皿ねじなどがねじ穴に綺麗におさまり、板などから出っ張ることがなくなります。
図面指示の仕方

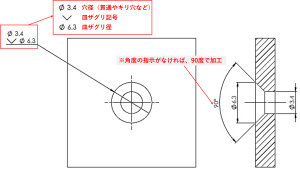

皿ねじ穴径（貫通やキリ穴など）の後に、皿ザグリ記号と穴入口の皿ザグリ径を記入します。
角度を指定しない場合は、基本的に90°で加工されます。

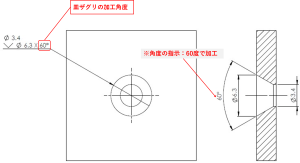

角度を指定したい場合は、皿ザグリ径の後に記入します。
ねじなどの頭部が飛び出すのを防止できるザグリ加工は、ネジをしっかり固定し、他の部品などとの干渉を防ぐのに必要な加工です。
他のザグリ加工（浅ザグリ・深ザグリ）については【技術情報：技術基礎】 補助記号 ザグリの使い方（※１）をご参照ください。
